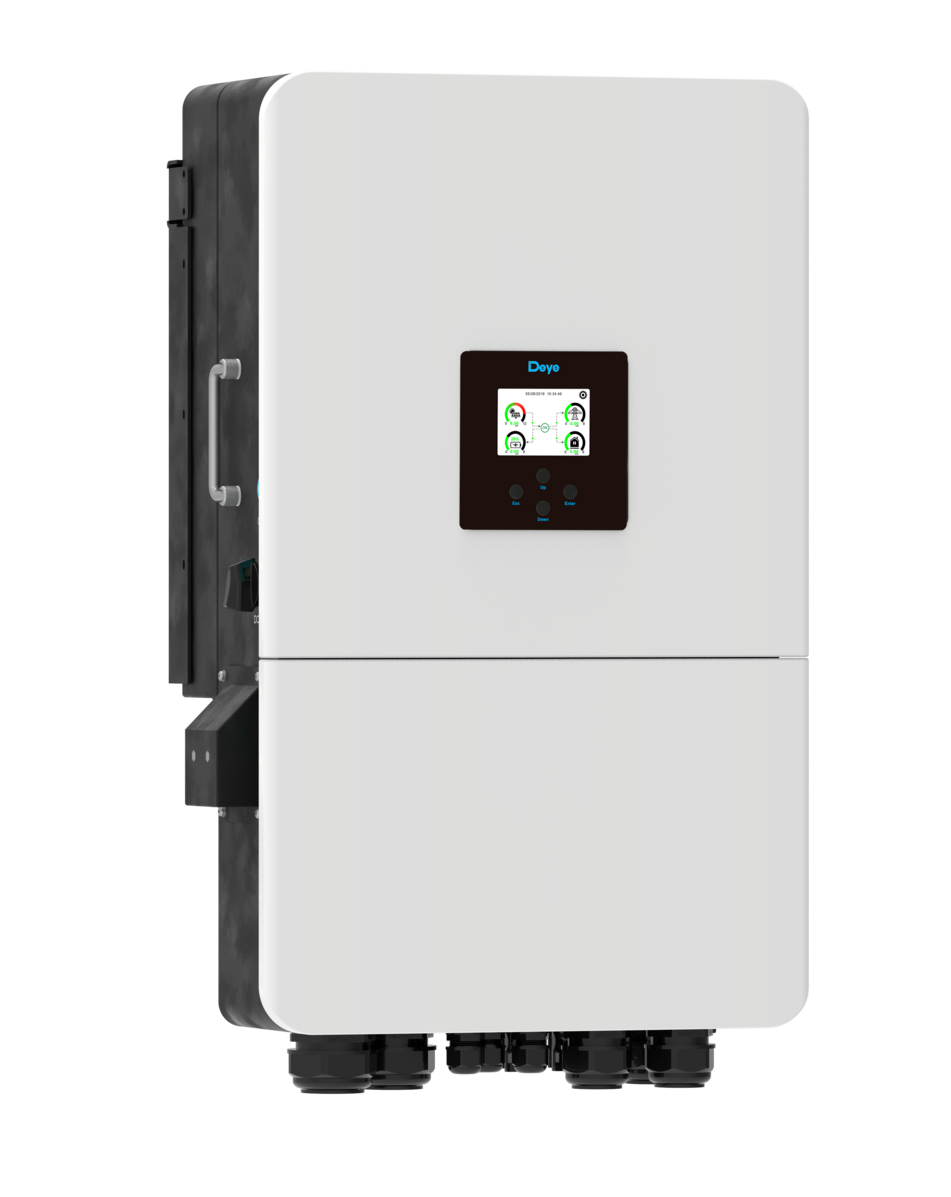

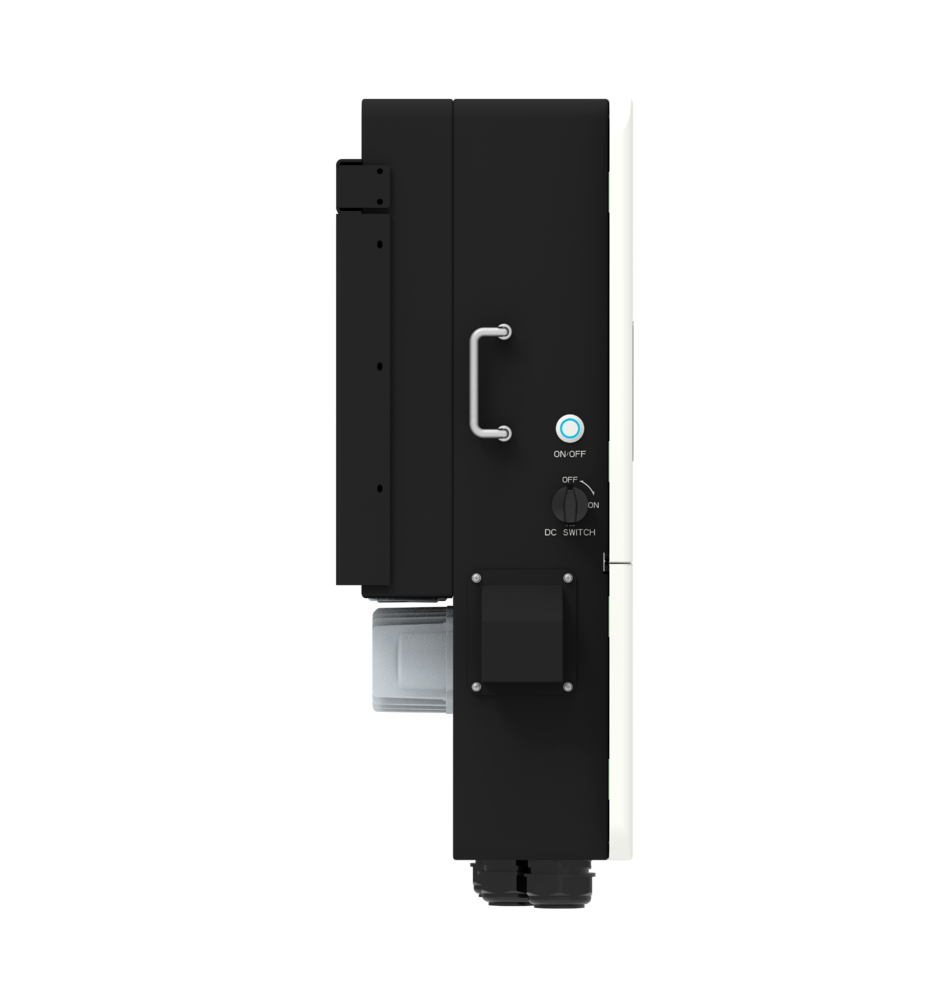

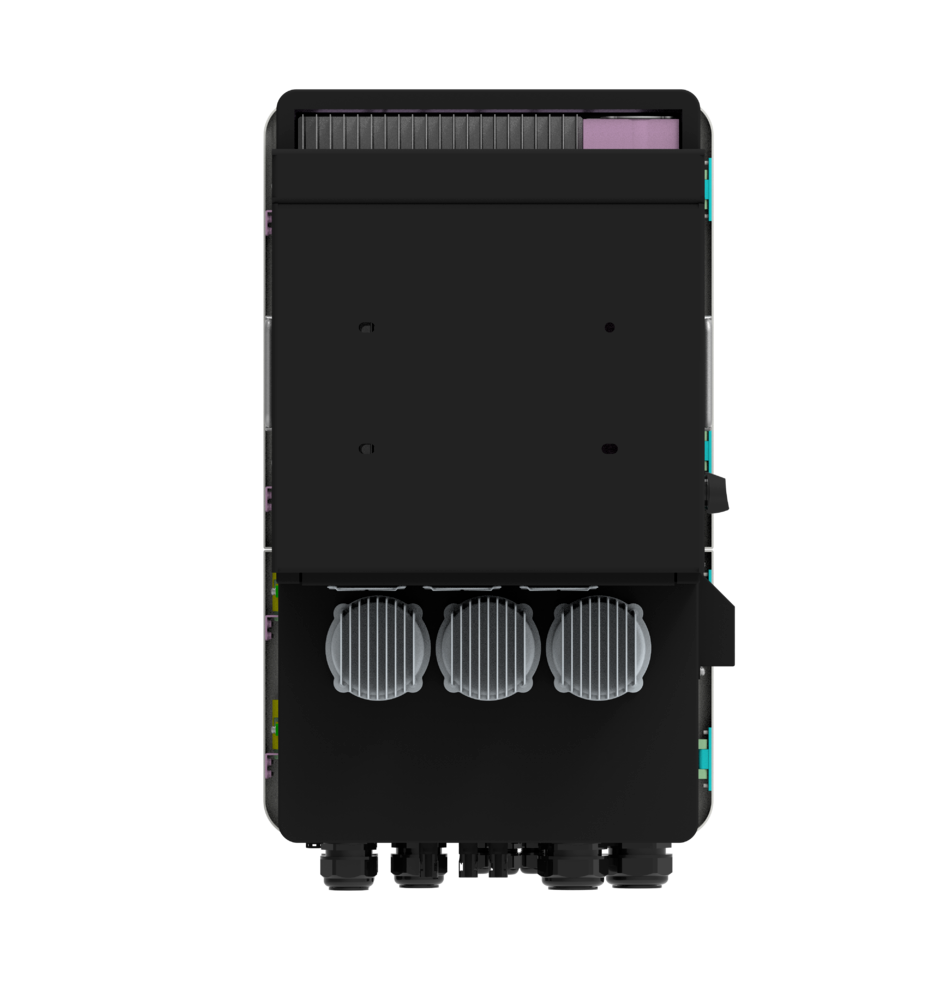

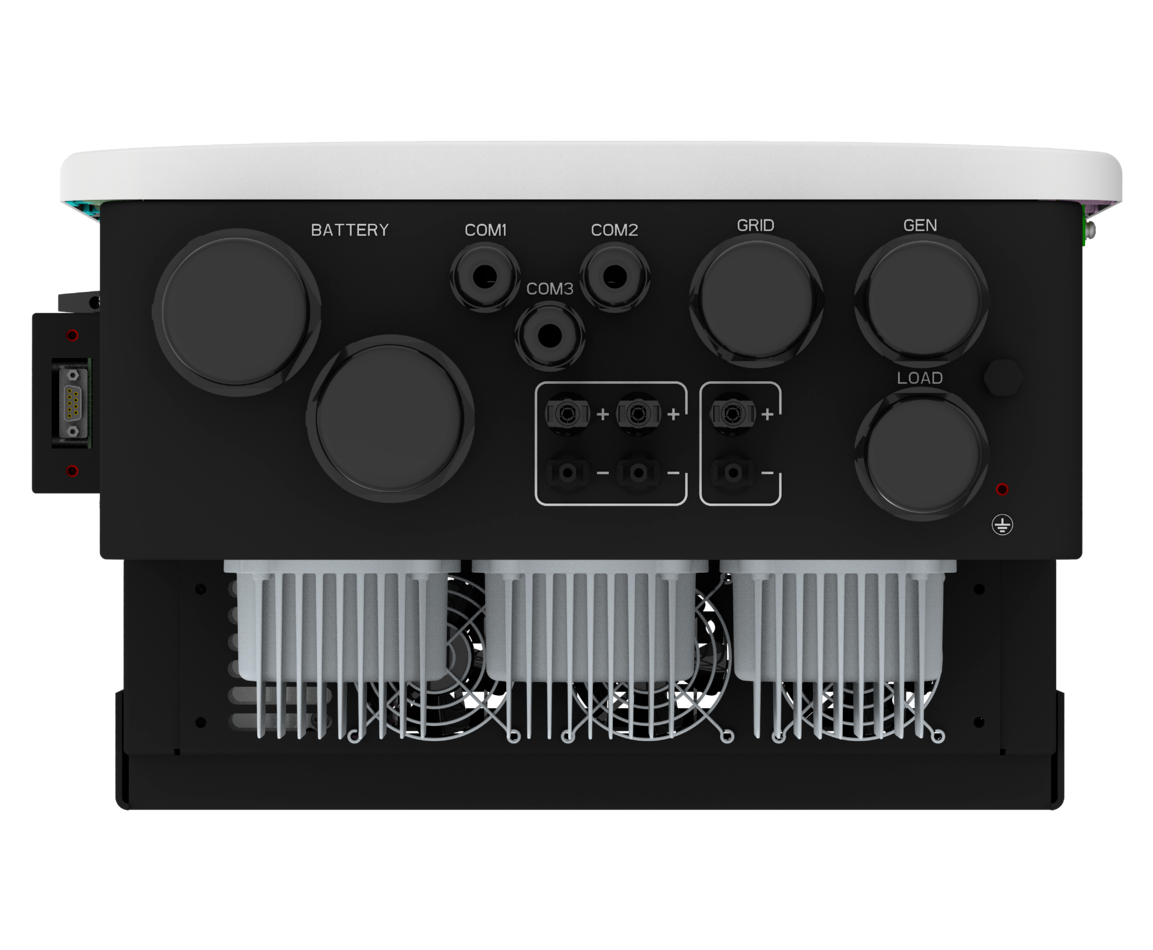

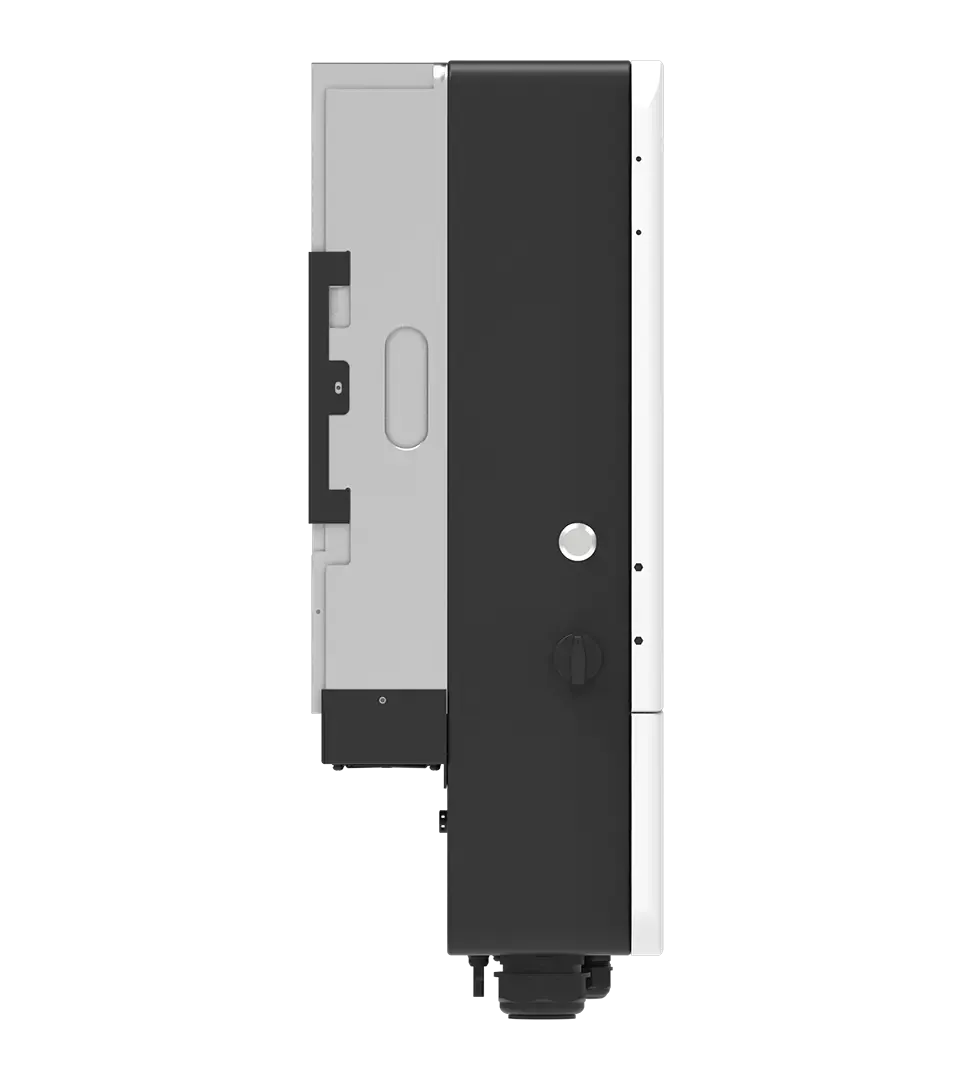

Инвертор Deye SUN-15K-SG05LP3-EU-SM2, трехфазный, 15 кВт

datasheet_sun-15k-sg05lp3-eu-sm2

Входные данные аккумулятора

• Тип аккумулятора: свинцово-кислотный или литий-ионный
• Диапазон напряжения аккумулятора (В): 40-60
• Максимальный зарядный ток (А): 280
• Максимальный разрядный ток (А): 280
• Стратегия заряда литий-ионного аккумулятора: самоадаптация к BMS
• Количество входов аккумулятора: 1

Входные данные PV (солнечные панели)

• Максимальная входная мощность PV (Вт): 22500
• Максимальное входное напряжение PV (В): 800
• Пусковое напряжение (В): 160
• Диапазон напряжения MPPT (В): 160-650
• Номинальное входное напряжение PV (В): 550
• Максимальный рабочий входной ток PV (А): 36+20
• Максимальный входной ток короткого замыкания (А): 54+30
• Количество трекеров MPPT / количество стрингов на трекер MPPT: 2 / 2+1

Данные переменного тока (сеть / выход)

• Номинальная активная мощность, вход/выход (Вт): 15000
• Максимальная полная мощность, вход/выход (ВА): 16500
• Номинальный ток, вход/выход (А): 22,8 / 21,8
• Максимальный ток, вход/выход (А): 22,8 / 21,8
• Максимальный непрерывный ток через байпас (от сети → к потребителям) (А): 70
• Пиковая мощность (автономный режим) (Вт): 2× номинальная мощность, 10 с
• Диапазон регулировки коэффициента мощности: от 0,8 (опережающий) до 0,8 (отстающий)
• Номинальное входное/выходное напряжение / диапазон (В): 220/380 В, 230/400 В; 0,85 Uном – 1,1 Uном
• Номинальная частота сети, вход/выход / диапазон (Гц): 50 / 45-55, 60 / 55-65
• Форма подключения к сети: 3L+N+PE
• Суммарный коэффициент гармонических искажений тока (THDi): <3% (от номинальной мощности)
• Инжекция постоянного тока: <0,5% Iном

КПД

• Максимальный КПД: 97,6%
• КПД по стандарту Euro: 97,0%
• КПД MPPT: >99%

Защита оборудования

Встроенные защиты:

• Защита от обратной полярности подключения постоянного тока
• Защита от перегрузки по току на выходе переменного тока
• Защита от перенапряжения на выходе переменного тока
• Защита от короткого замыкания на выходе переменного тока
• Тепловая защита
• Контроль сопротивления изоляции клемм постоянного тока
• Контроль постоянной составляющей
• Контроль тока замыкания на землю
• Контроль параметров сети
• Защита от работы в островном режиме
• Обнаружение замыкания на землю
• Входной выключатель постоянного тока
• Защита от перенапряжения с понижением нагрузки
• Обнаружение остаточного тока (УЗО)

Класс защиты от импульсных перенапряжений: тип II (постоянный ток), тип II (переменный ток)

Интерфейс

• Интерфейс связи: RS485 / RS232 / CAN
• Режим мониторинга: GPRS / Wi-Fi / Bluetooth / 4G / LAN (опционально)

Общие данные

• Диапазон рабочих температур (°C): от -40 до +60°C, снижение мощности при температуре выше 45°C
• Допустимая влажность окружающей среды: 0-100%
• Допустимая высота над уровнем моря: 3000 м
• Уровень шума (дБ): <60
• Степень защиты (IP): IP 65
• Топология инвертора: без гальванической изоляции
• Категория перенапряжения: OVC II (постоянный ток), OVC III (переменный ток)
• Габаритные размеры (Ш×В×Г, мм): 456 × 750 × 268,5 (без разъемов и кронштейнов)
• Вес (кг): 50,6
• Тип охлаждения: интеллектуальное воздушное охлаждение

Сетевые стандарты: IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105

Стандарты безопасности / ЭМС: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
